一、V錐流量計概述

　　V錐流量計是一款流量測量儀表，主要用于液體、氣體、蒸汽的流量測量，V錐型流量計分一體式與分體式兩種形式。V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。

　　二、V錐流量計安裝方法

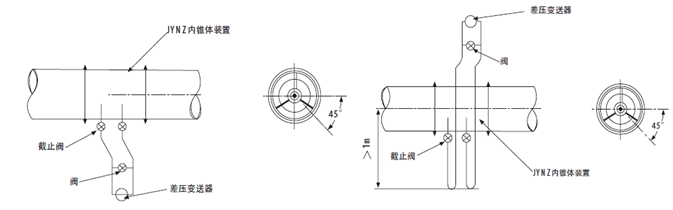

　　1、V錐流量計測量液體流量

　　（1）差壓變送器最好安裝在內錐體裝置的下方，這樣可以避免液體中氣體進入導壓管和變送器中。

　　（2）如果變送器不得不安裝在內錐體裝置的上方，為了減少液體中的氣體進入導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。

　　（3）在水平或傾斜的管道上，如果將導壓管裝在內錐體裝置的上半部，這樣導壓管內會積聚氣體，如果裝在內錐體裝置的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體裝置的水平中心線兩端引出，或自水平向下小于45度引出。

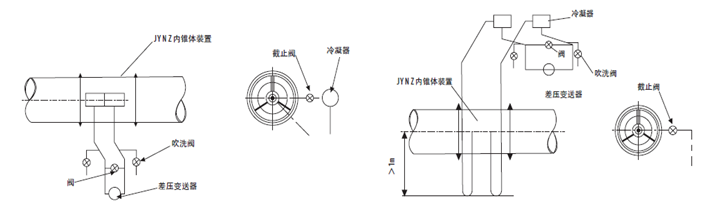

　　2、V錐流量計測量蒸汽流量

　　（1）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之前必須安裝兩個位于同一高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，避免高溫對變送器的影響。

　　（2）差壓變送器最好安裝在內錐體裝置的下方，這樣可以避免氣體進入導壓管和變送器中。冷凝器應安裝在盡可能量靠近內錐體裝置處。

　　（3）如果差壓變送器不得不安裝在內錐體裝置的上方，應把冷凝器裝在高于差壓變送器的地方。

　　（4）以上安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在V錐流量計和冷凝器之前的導壓管上應加保溫層。

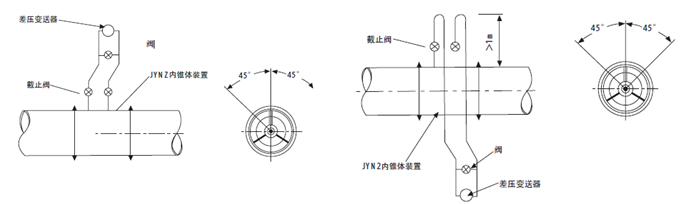

　　3、V錐流量計測量氣體流量

　　（1）差壓變送器最好安裝在內錐體裝置的上方，這樣可以使導壓管內所產生的冷凝液流回管道。

　　（2）如果變送器不得不安裝在內錐體裝置的下方，為了減少水份凝結在導壓管內，應從內錐體裝置引出導壓管裝U型彎管，且彎管頭上端至少高于管道中心1米。

　　（3）在水平或傾斜的管道上，為了避免管道中冷凝液進入導壓管，導壓管應自內錐體裝置的水平中心線上半部引出。

　　（4）若氣體中含有污物或灰塵，在導壓管的轉彎地方應安裝十字接頭，以便清洗或吹洗。
